DENEYİN AMACI : Tristörün DC gerilimde tetiklenmesini incelemek.
TEORİK BİLGİLER : Tristörler doğru gerilimde doğru polarize edildiklerinde geytine küçük bir pozitif gerilim gelirse iletime giderler. Tristörler doğru gerilimde LDR, termistör, foto transistör gibi elemanlarla tetiklenebilir.

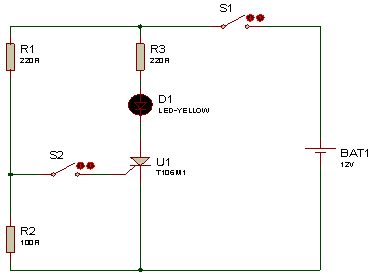

DENEY BAĞLANTI ŞEMASI:
DENEYDE KULLANILAN ALETLER:
1-Bread Board
2-AVOmetre
3-Devre Şemasında belirtilen elemanlar
DEVRENİN ÇALIŞMASI :
S1 anahtarı kapalı S2 anahtarı açık iken devreye enerji uygulandığında doğru polarize edilen tristör geyt gerilimi alamadığından kesimdedir ve led yanmaz. S2 anahtarı kapatıldığında tristörün geyt ucuna R1,R2 gerilim bölücü dirençler üzerinden pozitif bir gerilim gelir. Tristör iletime gider ve led yanar. Bu durumda S2 anahtarı açılsa dahi tristör iletimde kalmaya ve led yanmaya devam eder. Tristörü kesime götürmek için S1 anahtarının açılması gerekir. Tristörü tekrar iletime götürmek için önce S1 daha sonra S2 anahtarı kapatılmalıdır.
DENEYİN YAPILIŞI :
1- AVOmetre ile devre elemanlarının sağlamlığını kontrol ediniz.
2- Devreyi Bread board üzerine monte ediniz.
3- S1 ve S2 anahtarları açık iken devreye enerji uygulayınız. LED’ in yanmadığını gözleyiniz.
4- S1 açık iken, S2 anahtarı kapatıldığında Led’ in yanmadığını gözleyiniz.
5- S1 ve S2 anahtarı kapatıldığında Led’ in yandığını gözleyiniz.
6- S2 anahtarını açınız. Bu durumda Led’ in yanmaya devam ettiğini gözleyiniz.
7- S1 anahtarını açınız. Led’ in yanmadığını gözleyiniz.
8- Sonuçları gözlem tablosuna yazınız.
GÖZLEM TABLOSU :
SORULAR :
1- S1 ve S2 anahtarı kapalı iken R1 direnci kısa devre edilirse ne olur?
2- S1 ve S2 anahtarı kapalı iken R2 direnci kısa devre edilirse ne olur?
3- S1 ve S2 anahtarı kapalı iken R1 direnci açık devre edilirse ne olur?
4- S1 ve S2 anahtarı kapalı iken R2 direnci açık devre edilirse ne olur?
5- S1 ve S2 anahtarı kapalı iken R3 direnci kısa devre edilirse ne olur?
