Birazda gülelim. Plazmalara elveda demeden son bir kez beyzbol sopasıyla nasıl tamir edileceğini yukarıdaki videodan izleyebilirsiniz :)Plazma ve lcd tvler artık yerlerini led tvlere bırakacaklar gibi görünüyorlar. Şu an için led tv fiyatları çok fazlada olsa birkaç yıla kalmaz fiyatlar makul düzeylere iner sanırım. Bilgisayar monitörlerinde de led teknolojisine geçilmiş. Üretilen led
12 Aralık 2009 Cumartesi
11 Aralık 2009 Cuma
6 Aralık 2009 Pazar
22 Kasım 2009 Pazar
15 Kasım 2009 Pazar
13 Kasım 2009 Cuma
12 Kasım 2009 Perşembe
9 Kasım 2009 Pazartesi
Boardmaker 1.5 2.51 gibi eski versiyonlar bilindiği gibi paralel porttan çalışan yazıcılara çıktı veriyor. Bu durumda boardmakerda hazırlanmış projelerin pcb veya sch dosyalarını yazdırmak problem oluyor. Günümüzde bütün yazıcılar usb portunu kullanıyor. Eğer böyle bir sorununuz varsa aşağıdaki yöntemle çözebilirsiniz. Boardmaker programını da buraya tıklayarak indirebilirsiniz.
8 Kasım 2009 Pazar
7 Kasım 2009 Cumartesi
27 Ekim 2009 Salı
21 Ekim 2009 Çarşamba
16 Ekim 2009 Cuma
Erol Tahir Erdal (ete) hocamız pic basic pro derslerine 12 ve 13. dersleri eklemiş. Aşağıdaki linklerden derslere bakabilirsiniz. ders sonlarındaki linklerden proje ve kaynak dosyalarını indirebilirsiniz.
pbp ders 12 servo kontrolü
pbp ders13 çoklu tarama veya kontrol sistemleri (multiplex çalışma)Güncelleme 29/12/2011 14. ders eklendipbp ders 14 rf haberleşme sistemleri rs485
15 Ekim 2009 Perşembe
Yazar: Mehmet Tosuner
Merhaba;
S7 200 ders notunun sunusu eklenmiştir bilgilerinize
şifre: www.kumanda.org
S7 200 PLC ders notu sunusu download
www.otomasyonegitimi.com
11 Ekim 2009 Pazar
5 Ekim 2009 Pazartesi
27 Eylül 2009 Pazar
26 Eylül 2009 Cumartesi
16 Eylül 2009 Çarşamba
Bazı mikrodenetleyici projelerinde kaynak kod olarak sadece asm verilmiş ise bu kodu hex koda çevirmek gerekiyor. MPLAB programı ile beraber gelen MPASMWIN programı ile bu işlemi gerçekleştirebilirsiniz. Bilgisayarınızda MPLAB IDE kurulu değilse buraya tıklayarak indirebilirsiniz. Bilgisayarınıza MPLAB programını kurduktan sonra aşağıdaki yoldan MPASMWIN programını çalıştırın.
10 Eylül 2009 Perşembe
1 Eylül 2009 Salı
24 Ağustos 2009 Pazartesi
18 Ağustos 2009 Salı
12 Ağustos 2009 Çarşamba
6 Ağustos 2009 Perşembe
1 Ağustos 2009 Cumartesi
29 Temmuz 2009 Çarşamba
Elektrik enerjisinin santralardan
ExpressPCB download page
ABD'de pcb imalatı yapan bir firmanın müşterileri için hazırlattığı ücretsiz bir programdır. Program iki bölümden oluşuyor. ExpressPCB ve ExpressSCH. PCB bölümünde baskıdevre çizimi yapılabiliyor. ExpressSCH bölümünde ise elektronik şema çizimlerinizi yapabilirsiniz. Kullanımı odukça kolay. Sch kısmında doğal olarak Amerikan standardı elektronik semboller
28 Temmuz 2009 Salı
27 Temmuz 2009 Pazartesi
26 Temmuz 2009 Pazar
25 Temmuz 2009 Cumartesi
20 Temmuz 2009 Pazartesi
17 Temmuz 2009 Cuma
14 Temmuz 2009 Salı
Pic16f688 ve stp16cp05 ile kurulmuş ilginç bir proje. stp16cp05 ile ledler besleme veren transistörler ve ledler sürülmüş. Aşağıdaki dosyadan baskıdevre, hex C devre şeması ve gerekli dosyaları indirebilirsiniz. Buradan alıntı yapılan siteye gidebilirsiniz...led küp 5x5x5 dosyalar download
10 Temmuz 2009 Cuma
29 Haziran 2009 Pazartesi
22 Haziran 2009 Pazartesi
Web sayfası üzerinde breadboard oluşturulmuş bu uygulama ile uygulamaların görsel olarak çizimlerini oluşturabilirsiniz. Transistör, entegre direnç, diyot, kondansatör ilave ederek devrelerin hazırlanmasında yardımcı olabilecek bir çalışma. Aynı zamanda çizimi not defterinize kod olarak kaydedebiliyorsunuz. Daha sonra kodu not defterinden web sayfasına kopyalayarak devreyi tekrar açabiliyorsunuz
16 Haziran 2009 Salı
7 Haziran 2009 Pazar
24 Mayıs 2009 Pazar
23 Mayıs 2009 Cumartesi
Devre şeması :
Robotun çalışmasına ait video görüntüsü:
Detaylı anlatım .pdf şeklinde
Devre Şeması :
Devre elemanlarının board üzerindeki yerleşimi
Detaylı anlatım .pdf dosyası için tıklayın
Reed anahtar ve mıknatıs yardımıyla LED'li aydınlatma devresi yapımı.
Led'li elektronik devre örnekleri:
1 ay boyunca evdeki çiçekleri otomatik olarak sulamak için basit bir çözüm.
Gerekli malzemeler:
1- Zaman saati (zaman ayarlı priz) Analog veya dijital türde
2- 12 volt regüleli AC/DC adaptör
3- Akvaryum filtresi (pompa)
4- Birkaç metre akvaryum hortumu
5- 3'lü priz ve birkaç metre elektrik kablosu
6- Bir miktar silikon
7- 10 litre hacminde bir kova
Süre ayarlama devresi için gereken malzemeler:
1- 1 adet LM741 entegresi
2- 1 adet 12V'luk röle
3- 1 adet 1N4001 diyot
4- 1 adet BC547 transistör
5- 1 adet 100uF/16V kondansatör
6- 2 adet 10k direnç (1/4w)
7- 1 adet 5.6k direnç
8- 1 adet 100 ohm direnç
9- 1 adet 100k direnç
10- 1 adet 100k potansiyometre
11- 1 adet buton
12- 1 adet adaptör soketi
13- 2 adet PCB klemensi
14- Delikli pertinaks (bakırlı)
Süre ayarlama devresi
Elektriksel bağlantı şeması
.pdf dosyasını indirmek için tıklayın

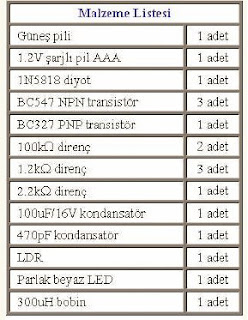

Bobin ise 0.8mm izole telden 6 tur sarılacak kalıp olarak bir kalem kullanabilirsiniz
Deverede iki adet D-Flip Flop içeren CD4013 entegreleri kullanilmistir.D-flip flop'larin clock uçlari a, b, c ve d hatlarina baglanir.D- flip flop bir birlerine seri sekilde baglanmistir. Böylece ilk kodun dogrulugundan sonra ikinci, üçüncü, dörtüncü kodlarin dogruluguna bakmaktadir. Kodlarin siralamasi a, b, c, d olarak ayarlanmistir. Dogru kodalma yapildiktan sonra röle transistör üzerindençalistirilir. Devrenin çalismasi sürekli oldugu için, reset uçlarina baglanan anahtarlardan herhangi birine basilarak baslangica dönülür.(Besleme hattindaki C1 kapasitörü D-flip floplarda ki efy süresince belirsizligini kaldirmak için kullanilmistir.)
22 Mayıs 2009 Cuma
Fakat dirençler akımı yada gerilimi sabitlemek gibi bir amaç için kullanılmazlar. gerilimin belli bir değeri geçmemesini istediğimiz durumlarda bu işi zener diyotları kullanarak yaparız.
Bildiğimiz gibi dirençler akıma karşı direnen elemandır. Dirençleri genelde devreden geçen akımı sınırlandırmak istediğimiz yerlerde kullanırız.
Telli Dirençlerin kullanım alanları:
Potansiyometrelerin başlıca kullanım alanları:
Ön ayar için
Genel amaçlı kontrol için
İnce ayarlı kontrol için
Voltaj uygulandığında enerji depolayabilen, gerektiğinde bu enerjiyi geri verebilen devre elemanıdır. Enerji depolayabilme özelliği kapasite sözcüğü ile ifade edilir.
Kondansatörlerin temel görevleri elektrik yükünü depo etmektir. Kondansatörler en basit yapı olarak karşılıklı iki iletken levha ve aralarındaki bir yalıtkan tabakadan oluşur.
Kondansatörün yük depo etme yeteneği kondansatörün kapasitesi olarak anılır ve birimi faraddır.
Mikrofarad (μf)
Nanofarad (nf)
Pikofarad (pf)
Tipleri: Kondansatörler, kullanılan dielektrik maddesine göre adlandırılırlar. Dielektriğin özelliği, akım geçirmemesine karşın enerji de depolayabilmesidir. En çok kullanılan dielektrik, dolayısıyla da kondansatör tipleri şunlardır.
a) Seramik
b) Kağıt
c) Polystyrene film
d) Mika
Elektrolik Kondansatörler: Yapısında elekrolit denilen kimyasal pasta emdirilmiş kağıt bulunmasından dolayı bu adı aşmıştır. Elekrolitik kondansatörlerin en önemli özelliği, kutuplandırılmış olmalarıdır. Bu bakımdan DC devreye bağlanırken, üzerindeki + veya – işarete dikkat edilerek + kutbu devrenin + ucuna, kutbuda – ucuna bağlanmalıdır.
Elektrolitik kondansatörler yalnız DC devrelerde diğerleri hem DC, hemde AC devrelerde kullanılırlar.Kondansatöre, Uygun bir voltaj uygulandığında kondansatör akım çekerek enerji depolar, diğer bir ifadeyle ŞARJ olur. Şarjı bir kondansatör, bir alıcıya bağlanırsa, akım vererek depoladığı enerjiyi boşaltır. Diğer bir ifadeyle DEŞARJ olur.
I) Seri Bağlantı: Kondansatörlerin ardarda bağlanmasıdır. Böyle bir bağlantıda toplam kapasite azalır.
Kondansatörler iki amaçla seri bağlanırlar.
1 Sistemde mevcut kapasitenin azaltılması gerektiğinde; Böyle bir durumda istenen toplam kapasite yukarıdaki eşitlik dikkate alınarak yeteri kadar kondansatör seri bağlanarak elde edilir.
2 Sisteme bağlanması öngörülen kapasitede tek bir kondansatör temin edilmezse ; Böyle bir durumda yukarıdaki formüle bağlı kalınmak kaydıyla yeteri kadar kondansatör seri bağlanarak istenen kapasite elde edilir.
Kondansatörler iki amaçla paralel bağlanırlar.
1 Sistemde mevcut kapasitenin arttırılması gerektiğinde; Böyle bir durumda istenen toplam kapasite, ilgili formül dikkate alınarak yeteri kadar kondansatör paralel bağlanarak elde edilir.
2 Sisteme bağlanması öngörülen kapasitede tek bir kondansatör temin edilemezse; Böyle bir durumda, ilgili formül dikkate alınarak yeteri kadar kondansatör paralel bağlanarak, istenen toplam kapasite elde edilir.
Gerek seri, gerekse paralel bağlantılarda kondansatörlerin voltajlarının ve boyutlarının, kullanılan yere uygun olup olmadığında dikkate alınmalıdır.
W= ( ½) C V2
u=W/Ad = (1/2) KЄ E2
SCR Nedir?
SCR, PNPN elemanlar içinde en çok ilgi çeken yani reytingi yüksek bir yarıiletken elamandır.
Tristör ne işe yarar?
bir çok yerde kullanılıyor. anahtarlama (yani röle kontrolü gibi), zaman geciktirme devreleri,güç kaynakları,statik anahtarlar,motor kontrolleri, doğrultucular,kıyıcılar tersleyiciler,saykıldönüştürücüler,akü şarj makineleri, UPS ler, koruma devreleri, ıssıtıcı kontrolleri, ve faz kontrolleri gibi yaygın kullanım alanı var.
Tristör devrede kısaca şöyle çalışır.
Tristörün Anoduna bağladığımız bir yük mesela lamba Anoda artı , Kadodada eksi vermemiz halinde lamba yanmayacaktır. Yani Anoda artı Kadoda eksi vermek yeterli değildir. Bu durumda Geytede tetikleme akımı vermek gerekir.
Bir an için Geyte tetikleme akımı verilip geri kesilse dahi Tristör üzerinden gecen Akım akmaya devem eder. Bu yolla yapılan akım kontrolü devreyi hem koruyacak hemde tristör üzerinden bir kontrol işlevi yapacaktır.
Buna bağlı olarak kullanılan transistörlerin kesime yada doyuma götürülmeleri işlemi yine tristörler vasıtasıyla yapılabilir.
tristörlerin bu yapısından dolayı en büyük problemi daha doğrusu en zor tarafları söndürme, yani kesime götürme işlemidir.
Aşağıda internette bir sayfadan aldığım animasyonda tristörün anahtarlama olarak kullanımı görülmektedir.
1 K lık direnç üzerinden Kapı gerilimi uygulanmakta ve tristör kapalı devre durumuna geçip Buzzer i çalıştırmaktadır.
Eğer iletime geçme esnasında gereken anot akımı çok büyükse başlangıçtaki di/dt oranı da yüksektir. Aşırı yüksek başlangıç katot akımı yoğunluğundan sakınmak için gate – katot çevresinin uzun olması gerekir. Bu şekil deki düzenleme ile sağlanabilir. Burada SCR1in yardımcı SCR2 ise ana elemandır.
Yükseltici kapılı tyristörlerin dinamik karakteristikleri büyüktür. Tipik olarak dv/dt 1000v/us, di/dt 500amp/usdir.
GATE’DEN TIKANABİLEN TYRİSTÖRLER: GTO kısaltması ile tanınan gate den tıkanabilen tyristörler SCRler gibi gate ine uygulanan pozitpals ile iletime geçerler. Fakat yalıtıma geçebilmeleri için gate uçlarına negatpals uygulamak gerekir. Bir GTOnun sembolü şekli 6daki gibidir. Yalıtıma geçmeleri için gereken negatpals iletime geçmeleri için gereken negatpals den daha büyüktür. SCRlere benzer akım ve gerilim değerlerinde imal edilirler. Aşağıda görülüdüğü gibi iki sembol vardır ikisiyle de karşılaşabilirsiniz.
GTO ların SCR lere göre üstünlükleri:
a Zorlanmış komitasyon teknikleri kullanılmadığı için komütasyon elemanları yoktur böylece fiyat ağırlık ve hacim yönünden duşüktür,
b Komütasyon bobinlerinin olmayışından dolayı akustik ve elektromanyetik gürültüleri yoktur,
c Hızlı yalıtıma gitme özelliğinden dolayı yüksek anahtarlama frekanslarında kullanılırlar,
d Kullanıldıkları konvertörlerin verimini yükseltirler.
SITHlerin iletim dirençleri ve gerilim düşümleri küçüktür yüksek akım ve gerilim sınırlarında imal edilebilirler anahtarlama hızları yüksek dv/dt ve zamanları 1 us ile 6 us arasındadır gerilim sınırları 2500 voltun üstüne çıkabilir. Akım değerleri 500 amper ile sınırlıdır.
IŞIK İLE AKTİF OLAN SCRLER: LASCR olarak bilinen bu elemanlar silisyum eklemler üzerine ışık düşürülerek iletime sokulurlar buna göre bir SCRnin orta eklemi üzerine ışık akısı düşürülürse oyuk elektron çiftleri ortaya çıkar eğer sayıları belli bir seviyeyi aşar ise scr iletime geçer LASCRlerin ışık almasını sağlamak için bir penceresi vardır. Bu SCRler uygulamada ışık geçirmez cisimlerin tespitinde kullanılır. Bunun yanında eğer bir LASCRyi bir led ile aynı kılıfda imal edecek olursanız optik izolatör elde edersiniz bu aynı sistemdeki devreleri birbirinden ayırmak izole etmek için kullanılır örneğin bir kumanda devresi 1000V gibi bir yüke kumanda ederken bu sistemde kontrol 510 volt gibi bir güçle yapılabilir.
Bir LASCR gerilim sınırı 1500 amperde 4000Vdur.
PCB (Printed Circuit Board) olarak bilinen baskı devre kartı, günümüzde elektronik cihazların çok büyük bir kısmında bulunuyor. Günlük hayatta, elektrikli ev aletlerinden bilgisayar ana kartlarına, oyuncaklardan cep telefonlarına, TV kumandalarından kol saatlerine kadar pek çok cihazda baskı devre kartlarına rastlıyoruz. Bu kadar geniş kullanım alanı nedeniyle PCB tasarımı ve üretimi, elektronik endüstrisinin en dinamik iş kollarından birini oluşturuyor. Yurtdışında olduğu gibi ülkemizde de tek yüzlü ve çift yüzlü PCB üretimi yapan çok sayıda firma mevcut. Bu firmalar üretimlerini otomatik makinelerle ve pek çok kalite standardını sağlayacak şekilde yaptıklarından genellikle seri imalat için tercih ediliyorlar. Oysa, elektronikle amatör olarak uğraşanların kolay ve ucuz olarak PCB yapabilmelerini sağlayan başka yöntemler de var. Örneğin pozitif, serigrafi, baskı devre kalemiyle çizim ve ütüleme yöntemleri bunlardan bir kaçı. Bu yöntemlerden en çok tercih edileni ise ütüleme yöntemiyle baskı devre kart yapımı. Çok kısa sürede mükemmel sayılabilecek kalitede PCB yapımı sağlayan ütüleme yöntemi bu yazının konusunu oluşturuyor.
Bu makalenin devamına aşağıdaki linkten ulaşabilirsiniz.
http://rapidshare.com/files/235900570/10.pdf
DEVRENİN AÇIK ŞEMASI
